第一章 注意事項

此章節介紹了安全操作試驗箱所務必遵守的安全注意事項。使用前請仔細閱讀并遵守，以保護您和他人的人身安全以及試樣及設備的安全。

1.1 安全注意事項

1、 本設備應有專門操作人員負責，非專業人員，不得拆卸、維修。

2、 為了防止靜電及電源干擾，設備應有可靠接地，接地電阻R < 10Ω 。以策安全和保護、控制系統有效的控制。

3、 在設備運行前和運行中，要時常檢查管路是否有漏點，如有漏點應停機修復，防止意外發生。

4、 試驗時，必須帶防護用具，防止高溫燙傷。

5、 應定期檢查傳感器和狀態開關是否正常， 一經發現不正常，應立即解決，防止發生意外狀況。

6、 設備在報警狀態，切勿強行啟動，以免發生操作事故。

7、 電氣配件若發生故障需修理或更換請更換相同型號配件。

1.2 其它注意事項

1、 在試驗操作中請勿改變已設定的原廠內部參數，否則會影響設備的運行，導致試驗失敗。

2、 儀表操作中請勿改變已定參數值，否則難以保證設備控制精度。如果真需要修改，請做好備份。

第二章 概 述

2.1 使用條件

一、運行環境條件(用戶提供)：

1、環境溫度：

夏季：最高35℃    相對濕度：不大于85%RH

冬季：最低5℃     相對濕度：不大于85%RH

2、系統供電電源:

電壓：三線制  AC220V；

頻率：50Hz±10%

3、 周圍無強烈振動、無強烈電磁場影響。

4、 周圍無高濃度粉塵及腐蝕性物質。

5、無陽光直接照射或其它熱源直接輻射。

6、周圍無強烈氣流，當周圍空氣需要強制流動時，氣流不應直接吹到箱體上。

7、安裝場地通風良好，有利于設備散熱降溫，確保設備的正常運轉。 試驗箱的四周應留有一定的距離（約500～600mm） ，方便設備的日常保養和維修。

2.3 技術指標

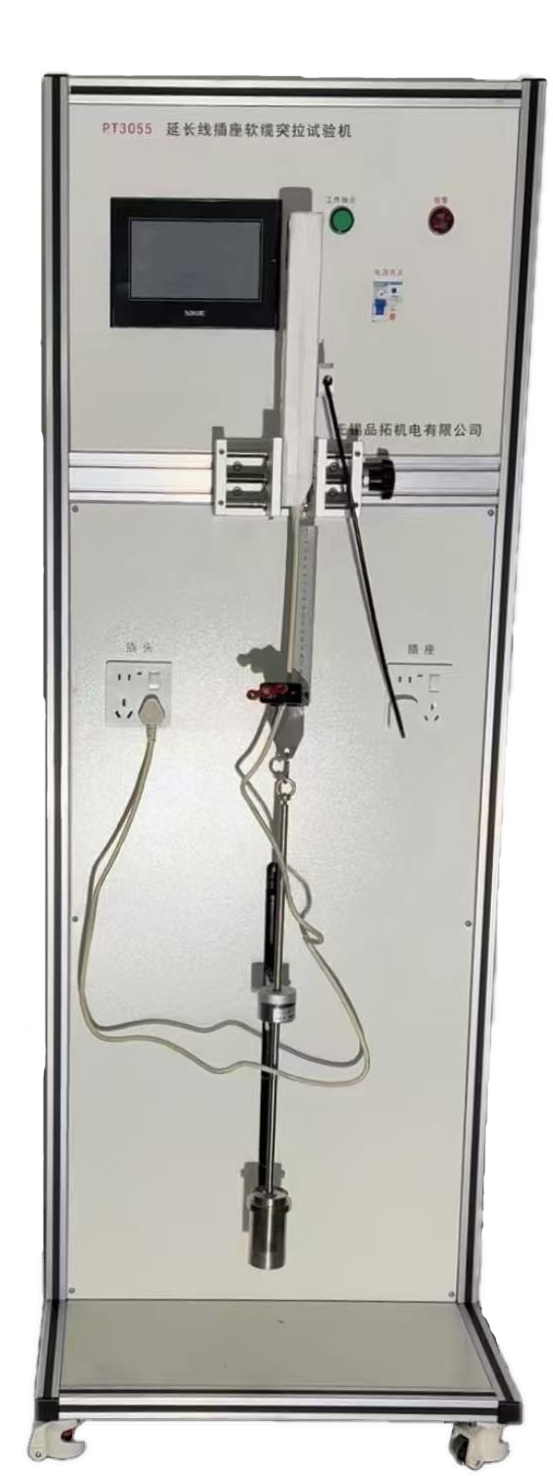

1. 設備型號：PT-3055

2. 工位數：1工位

3. 高度范圍：0～250m

4. 供電條件：AC220V± 10% 50Hz

第三章 系統組成

3.1樣品安裝

? 先將樣品線纜口處與200mm刻度尺夾緊，在將其固定在家具上，200mm尺上端靠近夾具底部。

? 點擊觸摸屏回零按鈕，自動找到起始點。

? 運行過程中如樣品向下滑動，可停止后再次安裝夾緊。

第四章 操 作

4.1安裝地點的要求

4.1.1請確保試驗箱的安裝地點滿足下列要求：

– 試驗箱必須裝在干燥通風的室內

允許最大的污染為DIN EN 50178規定的2度。

海拔高度 <1000 米

避免陽光直曬

避免接近熱源

操作過程中環境溫度允許范圍為+5～+35 ℃

存放溫度范圍為-10～+55 ℃

最高相對空氣濕度：85 %

地面要求

– 必須可以承受試驗箱加上測試物品的重量。

– 平整，水平(輕微的表面不平整可以通過調節試驗箱底腳)

4.1.2室內空間要求

警告

與墻面之間必須保持一定的距離≥600mm。
